吸附式製冷機的原理和結構？

觀音頭掃把腳，咁先進既嘢都仲要用咁落後既水塔？有退伍軍人症喎。

2011-10-04 19:10:27 補充：

aa 知識長，又博士從來冇講過任何嘢，由頭到尾佢只係講咗一句「哈哈！」你只需要明呢句「哈哈」既意思就得，哈哈！

咁「往復式?12345678910 」你明咩？

2011-10-07 08:36:29 補充：

固體吸附製冷原理

吸附式製冷即使用水為冷媒之應用系統，主要是利用吸附劑(adsorbent)亦稱吸著

劑與水之間的可逆反應來發生化學變化，而產生蒸發吸熱現象(註四)。

矽膠、沸石、活性碳等多種多孔性物質，在比較低的溫度時會大量吸附水、甲醇、

乙醇及氨等冷媒氣體。當熱源加熱後多孔性物質時，處於飽和狀態的多孔性物質

將釋放(脫附)出冷媒氣體。因此以太陽熱能或廢熱等中低溫熱源，利用多孔性物

質的吸附及脫附作用，再加上所需的蒸發器及冷凝器裝置，便可以組成固體吸附

式製冷循環。固體吸附製冷與傳統壓縮冷凍機，最主要的差異在於採用熱能驅動

方式，以吸附床來取代傳統之壓縮機，惟必須具備冷煤與吸附劑作為介質吸附配

對才能運作(註五)。

01.吸附過程(圖二)

在吸附過程中，冷煤的傳輸係以壓差為驅動力，當部分汽態冷煤被吸附劑所吸收

吸附而造成系統壓力的降低，隨即會部分液態冷媒蒸發為汽態以維持系統的恆壓

力，此吸附質傳現象持續進行至吸附劑達飽和為止，在此過程中，蒸發器從系統

外界吸收熱能作為冷媒的蒸發潛熱，然後再由冷媒的被吸附於吸附劑上而釋放出

吸附熱於環境中。外部熱傳媒介，如空氣或水，於蒸發器中因熱之被吸收而被冷

卻降溫達到製冷效果。

02.再生過程(圖三)

再生過程中，吸附劑因吸收熱能而溫度上升，造成冷媒被脫附出吸附劑，而冷媒

蒸汽被冷凝收集於冷凝器中，最後液態冷媒再流回蒸發器中。

圖二、吸附過程 圖三、再生過程

圖二。吸附過程。圖三。再生過程

資料來源：鄭敏欽。太陽熱能製冷。太陽能學刊。第七卷第二期。工研院能資所。

01.吸附過程(圖二)

在吸附過程中，冷煤的傳輸係以壓差為驅動力，當部分汽態冷煤被吸附劑所吸收

吸附而造成系統壓力的降低，隨即會部分液態冷媒蒸發為汽態以維持系統的恆壓

力，此吸附質傳現象持續進行至吸附劑達飽和為止，在此過程中，蒸發器從系統

外界吸收熱能作為冷媒的蒸發潛熱，然後再由冷媒的被吸附於吸附劑上而釋放出

吸附熱於環境中。外部熱傳媒介，如空氣或水，於蒸發器中因熱之被吸收而被冷

卻降溫達到製冷效果。

02.再生過程(圖三)

再生過程中，吸附劑因吸收熱能而溫度上升，造成冷媒被脫附出吸附劑，而冷媒

蒸汽被冷凝收集於冷凝器中，最後液態冷媒再流回蒸發器中。

圖二、吸附過程 圖三、再生過程

圖二。吸附過程。圖三。再生過程

資料來源：鄭敏欽。太陽熱能製冷。太陽能學刊。第七卷第二期。工研院能資所。

四、固體吸附製冷的特性

太陽熱能驅動式製冷循環系統，依其工作原理可分為吸收式(氣─液)與固體吸附

式(氣─固)兩種，其中吸收式製冷系統，常見的工作流體搭配有NH3─H2O和LiBr

─H2O 等種類；而固體吸附式製冷系統常見的吸附劑有矽膠、活性碳、沸石等，

冷媒有水、甲醇、乙醇、氨等種類。而固體吸附式系統比吸收式系統具有以下之

優點：

第一、.可利用低溫熱源：60~100℃(較其他熱動式佳)。

第二、結構簡單，維護容易，沒有震動與噪音的問題。

第三、不使用吸濕性水溶液，沒有冷媒結晶的顧慮(較吸收式佳) 。

第四、可以使用低溫熱源(低於100℃)做為熱源。

第五、熱源多元化，冷媒無污染，使用壽命長。

因此固體吸附式製冷系統被視為未來取代傳統壓縮機式製冷系統的方案中最具

潛力的一種，因此近年來被廣為推動(註六)。

五、固體吸附式製冷循環系統

固體吸附式製冷循環系統流程主要可分為；預熱升壓過程、等壓加熱脫附過程、

預冷降壓過程、等壓冷卻吸附過程等，循環流程可以搭配圖三至圖四系統循環熱

力圖來說明之。

01.預熱升壓過程(傳統壓縮式的壓縮過程)

如圖四左圖所示，在預熱升壓過程時，吸附床內的吸附劑(多孔性物質)從循環熱

水處取得熱能，吸附床內的壓力從蒸發壓力Pe 上升至冷凝壓力Pc。

02.等壓加熱脫附過程(傳統壓縮式的冷凝過程)

如圖四右圖所示，在加熱脫附過程時，吸附床在冷凝壓力Pc 之下繼續加熱，此

時，讓吸附床與冷凝器連結，吸附劑繼續取得熱能，使得其溫度上升。在這一過

程中，吸附劑內所吸附的冷媒變成蒸汽而脫離吸附床，然後在冷凝器中藉由循環

冷卻水冷凝為液體冷媒，再運用毛細管將液化冷媒送回蒸發器，最後將冷媒儲存

於蒸發器中(此時吸附床與蒸發器通道為關閉)。在此操作過程中吸附劑所含冷媒

率降低(註七)。

資料來源：王智正、張文師、謝鎮州、唐震宸、蘇永明。太陽能固體吸附式製冷原理

與應用。太陽能學刊。第六卷第一期。工研院能資所。

2011-10-07 08:41:58 補充：

aa知識長，你講得好啱，唔好強逼自己做d唔想做既嘢，以我俾多一個選擇你，不過希望你唔好叫我解釋，因為我呢排比較忙，我擔心會冇太多時間。

2011-10-07 21:24:01 補充：

aa ( 知識長 )

好多謝你揀我做最佳，不過其實d資料係靚博士俾我既，我上網搵料邊有佢咁叻吖，哈哈！。至於佢點解唔直接俾你而要經我手…味就係想我講多一句哈哈囉。

2011-10-08 00:27:41 補充：

ANDY你仲未多謝靚博士，我代你多謝佢好嗎？

2011-10-08 01:07:41 補充：

本人915謹代表自己及andy向靚博士致敬！

2011-10-08 02:14:01 補充：

但係佢講過話唔想做知識長喎，要佢勉強就唔係咁好了。

何博士D圖係幾OK,不是D字太大,仲用藍色,睇到頭都裂左.

2011-10-07 23:09:04 補充：

仲有,哈哈哈!介唔介意都好見人見智,何博士已68%本來好快到知識長和Andy兄你同級,點知殺出O記915兄和Andy這個結果.唔...........哈哈哈哈嘻嘻哈哈!(上面補充:係不過唔係不是.)

2011-10-09 01:00:19 補充：

哈哈!我覺得事情已經發生左,嬲就必然,做咩都無用,不過做左都好過無做,人始終都係會有D虛榮心,哈哈哈!

915 兄，你知道又博士講乜野咩，我好天真，好笨，我真係唔明。

2011-10-05 00:23:13 補充：

我真係想自已做一架，因為冷氣機的電費好貴，但係未知原理又如何動手呢？哈哈！

2011-10-06 14:26:46 補充：

如假包換的博士啊，要幫人力資源部工藝考試局出試題……。唔好咁難呀，比啖飯大家食下好喎！

2011-10-06 16:20:47 補充：

兩片光伏板，太陽能電源用不完……。

請問你的設備總共有多少電量呀，夠用之餘還可以賣？這個我真係非常羨慕，因為可以省很多錢。

2011-10-06 20:11:08 補充：

羨慕、羨慕，香港地住大廈式樓宇無可能有呢樣野，沒辦法，都係要節衣蹜食來交電費好了。一般小家庭夏天約1000 港幣/月，冬天約800/月，熱水器取代冷氣的消耗，所以冬天只會平少少。

2011-10-07 21:41:41 補充：

哈哈、哈哈…。冇乜野，想你快 D 升呢做博士唶，靚博士唔會介意既。哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈哈…。

2011-10-07 23:00:16 補充：

哈哈、哈哈…………。

2011-10-08 00:59:23 補充：

係喎，忘記左黎，唔怪得知佢一句聲都冇出，肯定有少少唔開心，我同 915 兄你都要多謝一聲才對。哈哈。

2011-10-08 01:20:21 補充：

我建議我地先升佢做知識長，以後叫佢做靚知識長，贊成的請舉手…。

AA級知識長大大

吸附式製冷機的原理和結構

吸附式製冷理論與應用

圖片參考：http://www.bookschina.com.tw/gate/big5/image31.boo...

特色及評論

本書的內容涵蓋了物理、化學和複合吸附方面的基礎、理論及應用研究。在基礎方面，本書給出了不同工況條件下吸附製冷工質對的吸附解吸特性與傳熱傳質特性；在理論方面，本書對不同吸附工質對的動力學特性、不同先進迴圈的優缺點及其理論、先進的吸附床設計理論進行了分析與總結。本書還從作者十餘年來的研究經驗出發，結合物理、化學和複合吸附工質對的不同應用工況及先進迴圈理念，對項目組在樣機設計方面的成功經驗進行了闡述；並針對太陽能與餘熱利用工況，總結了吸附製冷系統在太陽能生態建築、冷熱電三聯供、機車空調、漁船制冰機及低溫保糧等系統中的工程應用設計與運行特性。同時本書還對低溫工況吸附製冷工質對及其系統設計進行了概述。　 本書適用於製冷與低溫工程、暖通空調專業、從事吸附方面研究的化學工程專業的師生及研究人員，以及餘熱利用系統及太陽能利用系統的相關研究人員。

內容簡介

吸附製冷技術作為一種綠色的製冷技術，吻合了當前能源、環境協調發展的總趨勢。本書作者在大量總結國內外研究成果的基礎上，長期以來對吸附式製冷進行了大量深入的研究，基於文獻總結以及對吸附式製冷的研究經驗，本書的主要內容如下： (1)對不同的吸附製冷工質對的吸附特性以及應用特點進行了總結，針對物理吸附、化學吸附以及複合/混合吸附的特點，從吸附過程、平衡與非平衡吸附特性、傳熱傳質特點、吸附解吸動力學特性等方面分析了物理吸附、化學吸附以及複合吸附的理論及其應用特點。(2)針對吸附製冷過程，從吸附製冷迴圈以及吸附製冷系統設計理論方面進行了總結，闡述了基本迴圈、熱波迴圈、復迭迴圈、多級迴圈、回質迴圈的迴圈特性與應用特點。並從吸附床傳熱傳質強化角度，總結了目前國內外在吸附床設計方面的研究成果與理論。(3)在吸附製冷系統設計方面，作者總結了十多年來的研究經驗以及成功的製冷系統設計實例，從低溫熱源驅動的冷水機組、太陽能吸附製冷、餘熱驅動的吸附製冷、吸附式蓄熱及其製冷系統、熱管理論在吸附製冷中的應用等方面，闡述了不同應用工況條件下吸附製冷系統的設計要點及其吸附製冷特性。(4)在吸附製冷系統應用方面，作者總結了吸附製冷系統在太陽能生態建築、冷熱電三聯供、機車空調及低溫保糧系統中的成功應用成果，分析了吸附製冷系統在不同場合的應用特性。(5)本書還對低溫吸附式製冷機的基本理論以及應用特點進行了闡述

文章節選

前言

隨著世界經濟的發展和能耗的增加，能源與環境問題已經成為全世界共同關

注的一個熱點問題，吸附式製冷作為一種低品位熱能驅動的綠色製冷技術，已經被

認為會成為能源利用與環境保護的有效中間鏈。

推動吸附式製冷研究的因素有兩個方面：一方面在於探索解決能源緊缺的可

能途徑。自1973年中東戰爭引起世界性石油危機以來，能源問題成為了舉世矚目

的重大問題。石油的形成過程需要700萬年，但經歷了150年的開採歷史後，這一

優質能源目前已經所剩無幾。煤炭等化石燃料雖然儲量較多，但也將在一個有限期

間內被開發殆盡。電力作為一種二次能源，近年來隨著人們舒適性需求的增加，其

消耗量也迅猛增加。解決世界能源問題的一個重要途徑是利用低品位能源，包括可

再生能源的開發利用以及各種餘熱的回收利用。另一方面，臭氧層的破壞和全球氣

候變化是當前全球所面臨的主要環境問題。由於冰箱製冷、空調、熱泵行業廣泛採

用的CFCs(含氯無氫的氟利昂)與HCFCs(含氯與氫的氟利昂)類物質對臭氧層的

破壞作用以及溫室效應等影響，使全世界的冰箱製冷、空調和熱泵行業都面臨新的

機遇與挑戰。所以尋找傳統製冷劑替代物和新型製冷方式，尤其是採用天然製冷劑

製冷的技術已成為製冷技術研究的熱點。

吸附式製冷原理為：①冷卻吸附一製冷：通過水、空氣等熱沉帶走吸附劑顯熱

與吸附熱，完成吸附劑對製冷劑的吸附，利用製冷劑的蒸發過程實現製冷；②加熱

解吸一冷凝：吸附製冷完成後，再利用熱能(如太陽能、廢熱等)提供吸附劑的解吸

熱，完成吸附劑的再生，解吸出的製冷劑蒸氣在冷凝器中凝結成液體。吸附式製冷

的驅動熱源為50℃以上的工業廢熱和太陽能等低品位熱能，另外吸附式製冷所採

用的製冷劑一般都是天然製冷劑，如水、氨、甲醇和氫等，其臭氧層破壞系數

(ODP)和溫室效應系數(GWP)均為零。

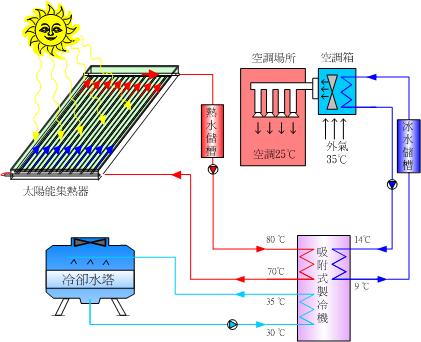

圖片參考：http://pic.pimg.tw/hgc0818/493fa218240e5.jpg

哈哈！

2011-10-04 04:39:01 補充：

http://www.bookschina.com.tw/2552782/

2011-10-04 22:42:17 補充：

哈哈！知識長+碩士

你忙你既啦，如果你要自己製造一架，冇問題，不過你要做完其他既工先，如果唔係你做到一半時你一句話唔得閑，到時就前功盡費啦，明未啊！

2011-10-06 14:15:28 補充：

有遠見，冇問題，不過我唔想公開，我會係電郵回復，呢個禮拜我好忙，要幫人力資源部工藝考試局出試題，下個禮拜先啦。

2011-10-06 16:08:49 補充：

睇開啲啦，你羡慕唔得咁多既啦，只有你有料，就得啦，人地有錢俾既，雖然唔係好多，不過都好過係知識+來浪費時間來得好。

有時白撞語會讚壞人既，如果你要了解就去買本書來睇睇，我家屋頂安裝兩片光伏板，太陽能電源用不完，仲有多可以賣返俾電力公司添，不過都目前爲止電力公司仲未有囘購電力，要等到十二月至知道如何用。

2011-10-06 18:15:17 補充：

如果你係住平房就有機會，如果你住高樓就唔夠，計算如下

一片 = 300Wp 兩片 = 600Wp

南洋地區每天日曬 12 小時

扣除其他因數 1/3 剩餘陽光 2/3 = 8小時

8 * 600 = 4800Wh = 4.8kWh 差唔多 = 5 度電

我家日間用電量 = 7.30am ~ 6.30pm = 有陽光時用電量

電冰箱 = 140W * 6小時 = 0.84度

電飯煲 = 500W * 2次 = 1kWh = 1度

電水煲 = 2000W * 15分鐘 = 0.5度

電燈 + 電風扇 大概 1度

其他電器 = 0.66度

總共用去4度電剩餘大約1度電

2011-10-06 18:15:29 補充：

年尾開始電力公司回收價為電費價錢既6倍(FIT)，即係話白天賣1度電可以係晚上可以用6度電，日間發電5度就可以用係用30度電，我家每月用電900度，你話呢，係唔係可以免費用電呢。

微型太陽能發電裝置每1Wp大約USD5.50，600Wp=USD3300，大概5~6年翻本。

2011-10-06 18:18:59 補充：

FIT = Feed In Tariff

2011-10-06 18:25:10 補充：

http://www.tnb.com.my/residential/pricing-and-tari...

http://seda.gov.my/

FiT Rates for Solar PV

是否往復式?12345678910
